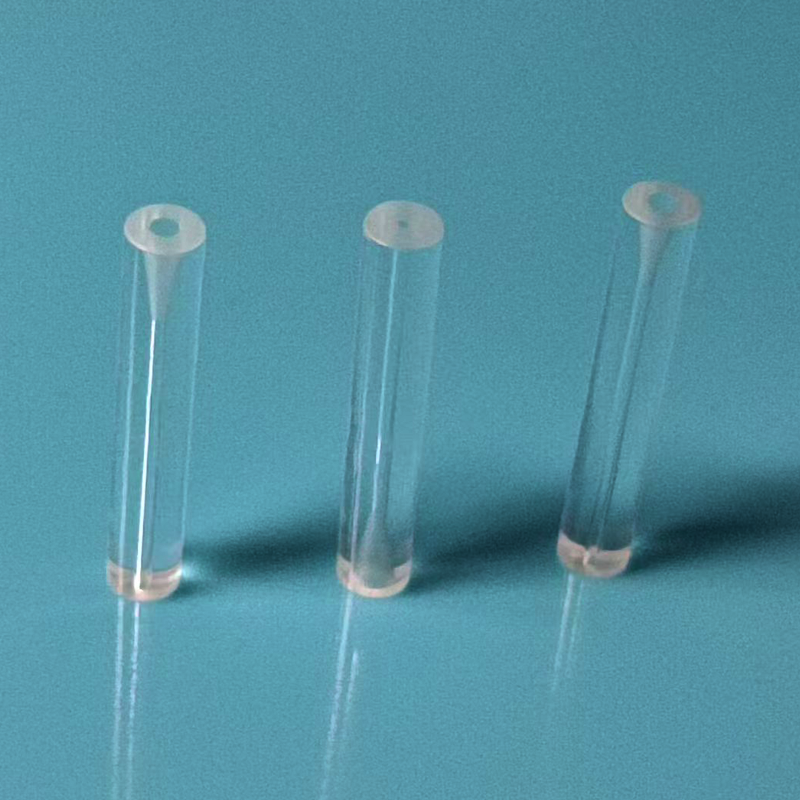

2x0.25x12 мм Кварцевая стеклянная трубка с расширенным концом для защиты оптических волокон
| Место происхождения | Китай |
|---|---|
| Номер модели | КТ-ФТ-2x0,25x12 |
Подробная информация о продукте
| Материал | Плавленый кварц высокой чистоты (SiO2 > 99,99%) | Внешний диаметр | 2 мм |
|---|---|---|---|
| Толщина стены | 0,25 мм | Длина | 12 мм |
| Максимальная рабочая температура | 1100°С | Дизайн трубки | Расклешенный раструб (увеличен с одного конца) |
| Внутренняя стена | Гладкое прецизионное отверстие, концы без заусенцев | Химическая стойкость | HF, сильная кислота и щелочь, органические растворители |
| пропускание | УФ-видимый диапазон | Чистота | Отсутствие осаждения ионов металлов |
| Приложение | Втулка соединителя оптоволокна, защита от сварного соединения, управление многожильным оптоволоконны | ||
| Выделить | трубка из кварцевого стекла с расширенным концом,2x0,25x12 мм кварцевая стеклянная трубка |
||
Характер продукции
Обзор продукта
Кварцевая защитная трубка для расклешенного волокна(наружный диаметр 2 мм x стенка 0,25 мм x длина 12 мм) представляет собой прецизионный микрокомпонент, предназначенный для защиты оголенного волокна в устройствах оптической связи. Изготовленный из плавленого кварца высокой чистоты (SiO2 > 99,99%), он имеет уникальную раструбную конструкцию, которая сочетает в себе плавную установку волокна с надежной фиксацией, защищая деликатные оголенные волокна от механических повреждений, термического напряжения и загрязнения окружающей среды.

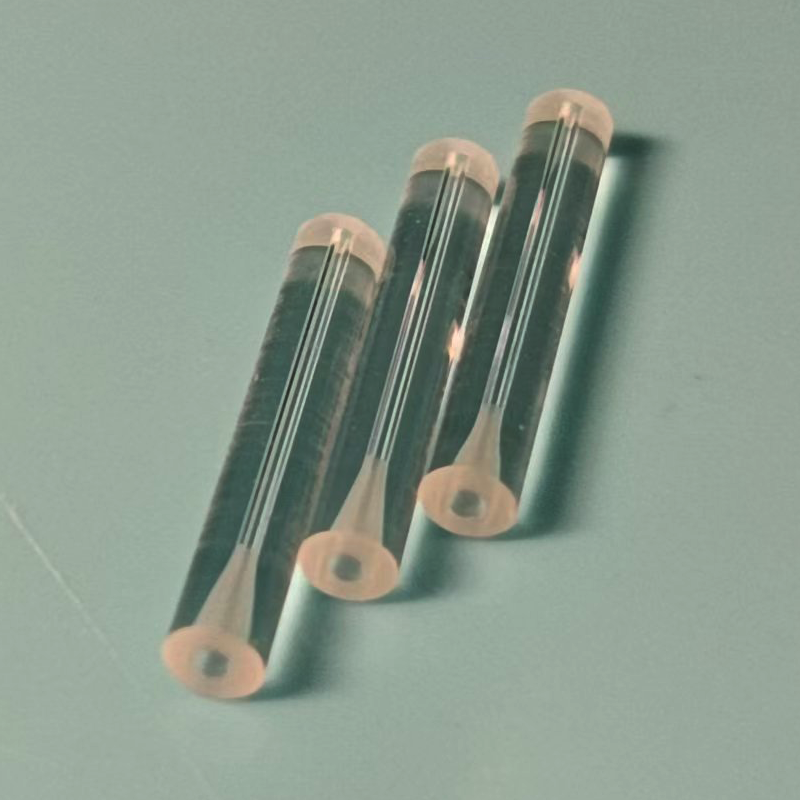

Основная конструкция: расклешенная раструбная конструкция
| Особенность | Выгода |
|---|---|
| Расширенный вход (большой конец) | Плавно направляет нить волокна, устраняя сопротивление при вставке и предотвращая истирание покрытия. |
| Узкий запорный конец (маленький конец) | Фиксирует волокно в нужном положении, предотвращая выдергивание и разрушение сердцевины, вызванное изгибом. |
| Прецизионные концы без заусенцев | Устраняет риск срезания покрытия волокна острыми краями трубы. |
Ключевые особенности
- Устойчивость к высоким температурам 1100°C:Заменяет обычные термоусадочные муфты в экстремальных температурных условиях, идеально подходит для промышленных базовых станций и силовых подстанций.
- Сильная стойкость к кислотам и щелочам:Выдающаяся химическая стойкость к агрессивным средам, обеспечивающая долговременную защиту в суровых условиях.
- Высокая чистота без осаждения металлов:SiO2 > 99,99% с нулевым выщелачиванием ионов, сохранение целостности сигнала в прецизионных оптических трактах
- УФ пропускание:Превосходная оптическая прозрачность для отверждения клеев, отверждаемых УФ-излучением, и визуального контроля волокон.
- Прецизионное отверстие и гладкая внутренняя стенка:Жесткий допуск по диаметру и внутренняя поверхность с низким коэффициентом трения для равномерного позиционирования волокон.
Приложения
| Приложение | Описание |
|---|---|
| Оптоволоконный соединитель и втулки для косичек | Предварительно установлен внутри разъемов FC/SC/LC для защиты волокон от напряжения натяжения и разрушения при изгибе во время подключения/отключения; идеально подходит для оптических модулей и трансиверов |
| Защита сварных соединений | Герметичная трубка герметизирует сварные соединения, чтобы изолировать повреждения от высокой температуры, жира и влаги; широко используется в высокотемпературных промышленных базовых станциях и силовых подстанциях. |
| Управление многоядерными связными волокнами | Расширенное отверстие собирает несколько оголенных волокон для аккуратной прокладки кабеля; применяется в оптических разветвителях и оптоволоконных распределительных коробках |
Конкурентные преимущества
по сравнению с термоусадочными рукавами:Выдерживает температуру 1100°C против предела ~200°C; прозрачный кварц позволяет осуществлять визуальный осмотр без снятия гильзы; нулевое выделение газов в вакууме или высокотемпературных средах
по сравнению с керамическим наконечником:Меньший вес при сопоставимой твердости; УФ-прозрачен для отверждения клея; прецизионное отверстие с более гладкой внутренней стенкой; более экономично для крупномасштабного развертывания
по сравнению с пластиковыми защитными трубками:Превосходная термическая стабильность без размягчения и деформации; отличная стойкость к органическим растворителям; долговременная стабильность размеров без пожелтения и охрупчивания
Технические характеристики
| Параметр | Ценить |
|---|---|
| Материал | Плавленый кварц высокой чистоты (SiO2 > 99,99%) |
| Внешний диаметр | 2 мм |
| Толщина стены | 0,25 мм |
| Длина | 12 мм |
| Максимальная рабочая температура | 1100°С |
| Тип конструкции | Расклешенный раструб (увеличен с одного конца) |
| Химическая стойкость | HF, сильная кислота и щелочь, органические растворители |
| Внутренняя стена | Гладкое прецизионное отверстие, концы без заусенцев |
| Чистота | Отсутствие осаждения ионов металлов |
